· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Leiter: Cu

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· 2x RJ45-Stecker (8P8C) · Hauben mit Knickschutz, Zugentlastung und Rasthebelschutz · Längenbezeichnung auf den Hauben · Innenleiter: Kupfer (Cu)

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 23/1 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: Kupfergeflecht · Außenmantel: PE (Polyethylene); UV-beständig · Außenmantelstärke (nominal): 0,50 mm nominal · Außenmantelfarbe: Schwarz (RAL 9005) · Mechanische Eigenschaften: · Zugentlastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -50 °C bis +60 °C · Installationstemperaturbereich: 0 °C bis +60 °C · Außendurchmesser Simplex (nominal): 8,5 mm (Eca) · Gewicht (kg/km): 66,5 kg/km · Elektrische Eigenschaften: · Impedanz: 100±5 Ohm @ 4-100 MHz; 100±25 Ohm @ 100-1200 MHz · Kapazität: 45 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand) · Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 15 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79%

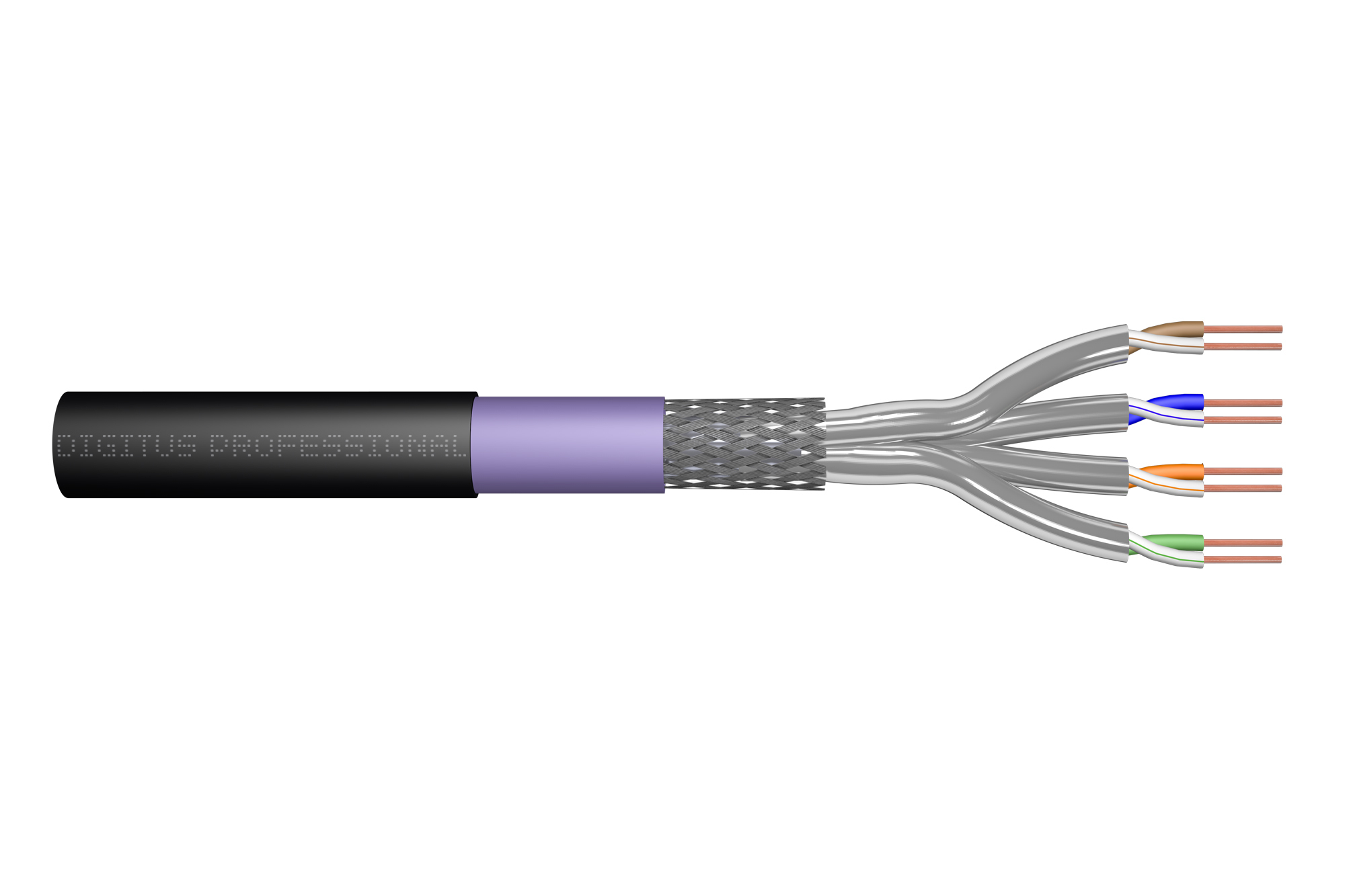

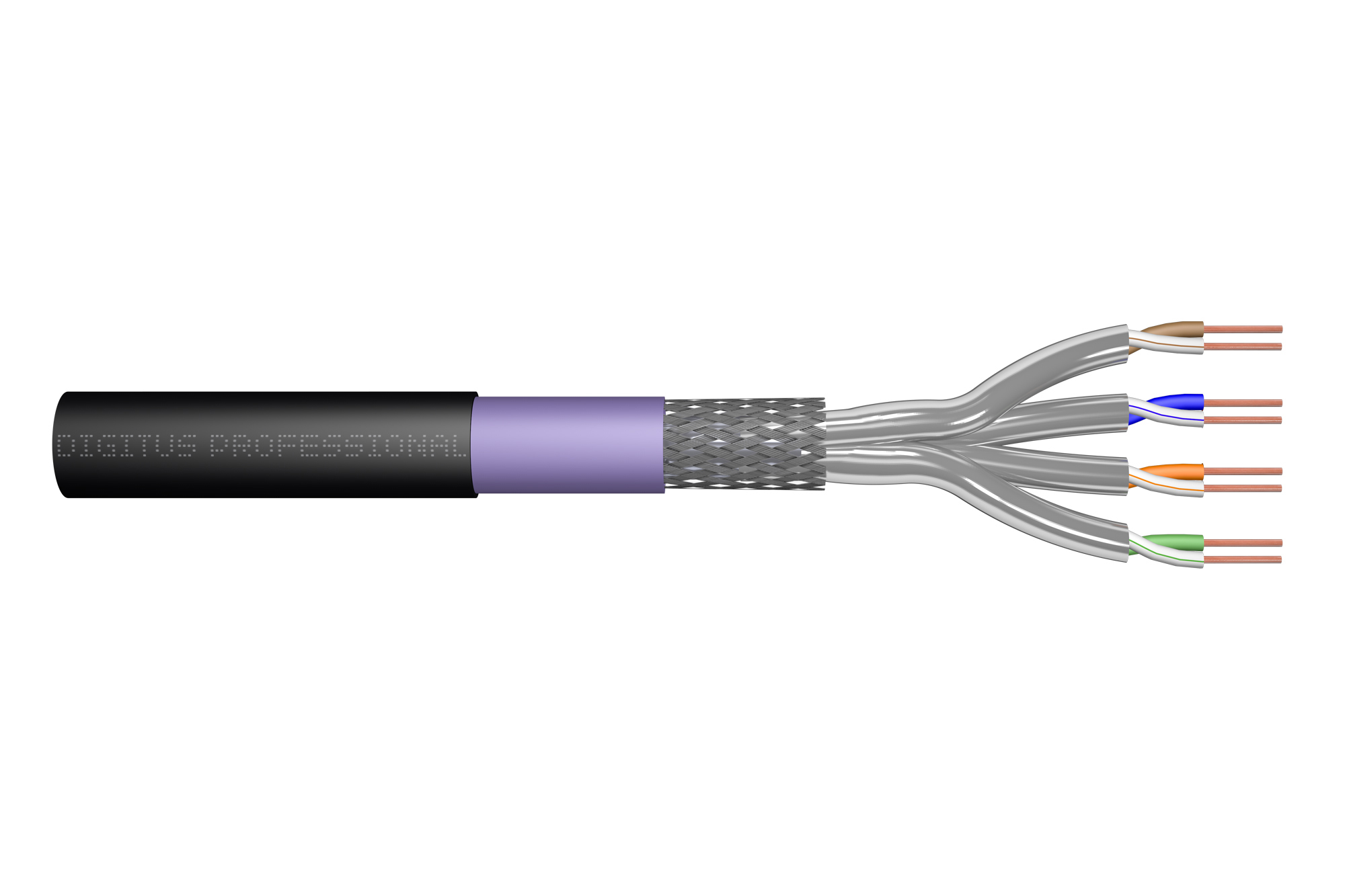

Zukunftsorientierte Standards und High-End Qualität für Ihr Netzwerk. - 10GBit Ethernet - 1200 MHz Übertragungsfrequenz - Permanent Link zertifiziert - PoE Power over Ethernet Unterstützung - PE Außenmantel, BauPVO Klasse Eca Innenmantel Das Digitus® Professional Cat.7 S/FTP Erdkabel zeichnet sich durch folgenden Kabelaufbau aus 4x2x AWG23/1 und erreicht eine Übertragungsfrequenz von bis zu 1200 MHz. Das Kabel verfügt über ein PE Außenmantel und einen halogenfrei Innenmantel und ist konform zu der Norm IEC 60332-1, FRNC-B, LSZH-1 und der BauPVO Euroklasse Eca. Das Kabel ist für die Installationen in trockenen oder feuchten Räumen, im Außen- oder im Erdreich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1.

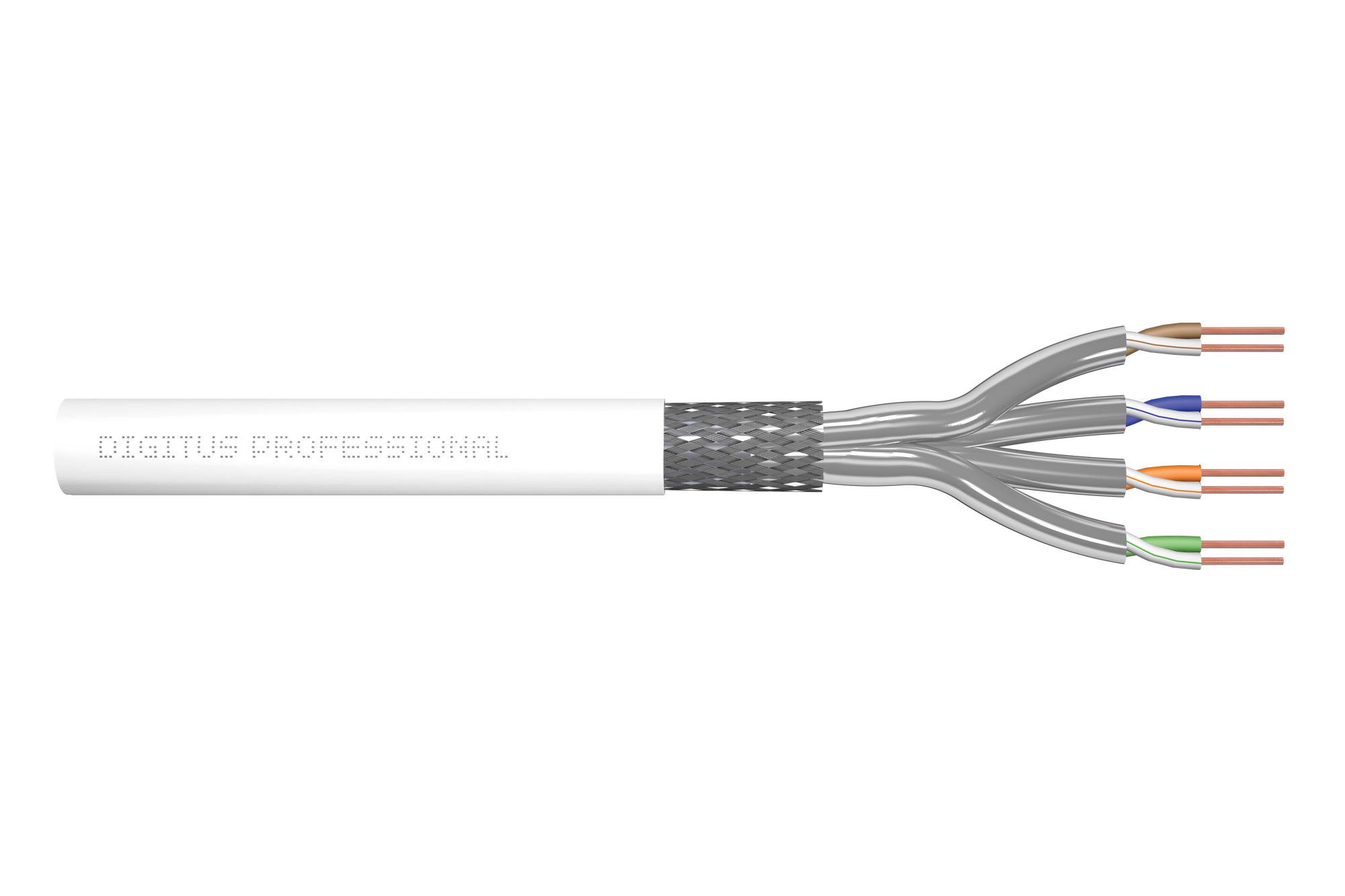

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 23/1 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: Kupfergeflecht · Außenmantel: PE (Polyethylene); UV-beständig · Außenmantelstärke (nominal): 0,50 mm nominal · Außenmantelfarbe: Schwarz (RAL 9005) · Mechanische Eigenschaften: · Zugentlastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -50 °C bis +60 °C · Installationstemperaturbereich: 0 °C bis +60 °C · Außendurchmesser Simplex (nominal): 8,5 mm (Eca) · Gewicht (kg/km): 66,5 kg/km · Elektrische Eigenschaften: · Impedanz: 100±5 Ohm @ 4-100 MHz; 100±25 Ohm @ 100-1200 MHz · Kapazität: 45 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand) · Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79%

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 22/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: verzinntes Kupfergeflecht · Außenmantel: Dca-s1a d1 a1gem. EN 50575; LSZH · Außenmantelstärke (nominal): 0,60 mm (Dca); 0,60 mm (Cca) · Außenmantelfarbe: Gelb (RAL 1028) · Mechanische Eigenschaften: · Zugentlastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -20 °C bis +60 °C · Installationstemperaturbereich: 0 bis +50C · Außendurchmesser (nominal): 7,8 mm (Dca); 7,8 mm (Cca) · Gewicht (kg/km): 65 kg (Dca); 65 kg (Cca) · Elektrische Eigenschaften: · Impedanz: 100±5 Ohm @ 1-1000 MHz · Kapazität: 40 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Schleifenwiderstand: 147 Ohm/Km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79% · Flammenausbreitung: EN 60332-1-2 (LSOH-PVC) · Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH) · Rauchdichte: EN 61034-2

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 22/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: verzinntes Kupfergeflecht · Außenmantel: Dca-s1a d1 a1 gem. EN 50575; LSZH · Außenmantelstärke (nominal): 0,60 mm (Dca); 0,60 mm (Cca) · Außenmantelfarbe: Gelb (RAL 1028) · Mechanische Eigenschaften: · Zugbelastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -20 °C bis +60 °C · Installationstemperaturbereich: 0 bis +50C · Außendurchmesser (nominal): 7,8 mm (Dca); 7,8 mm (Cca) · Gewicht (kg/km): 65 kg (Dca); 65 kg (Cca) · Elektrische Eigenschaften: · Impedanz: 100±5 Ohm @ 1-1000 MHz · Kapazität: 40 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Schleifenwiderstand: 147 Ohm/Km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79% · Flammenausbreitung: EN 60332-1-2 (LSOH-PVC · Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH) · Rauchdichte: EN 61034-2

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 23/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: verzinntes Kupfergeflecht · Außenmantel: Dca-s1a d1 a1 gem. EN 50575; LSZH · Außenmantelstärke (nominal): 0,60 mm (Dca); 0,60 mm (Cca) · Außenmantelfarbe: Gelb (RAL 1028) · Mechanische Eigenschaften: · Zugbelastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -20 °C bis +60 °C · Installationstemperaturbereich: 0 bis +50C · Außendurchmesser (nominal): 7,8 mm (Dca); 7,8 mm (Cca) · Gewicht (kg/km): 65 kg (Dca); 65 kg (Cca) · Elektrische Eigenschaften: · Impedanz: 100±5 Ohm @ 1-1250 MHz · Kapazität: 40 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Schleifenwiderstand: 147 Ohm/Km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79% · Flammenausbreitung: EN 60332-1-2 (LSOH-PVC · Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH) · Rauchdichte: EN 61034-2

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 22/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: verzinntes Kupfergeflecht · Außenmantel: Dca bis Cca gem. EN 50575; LSZH · Außenmantelstärke (nominal): 0,60 mm (Dca); 0,60 mm (Cca) · Außenmantelfarbe: Gelb (RAL 1028) · Mechanische Eigenschaften: · Zugentlastung: 150 N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -20 °C bis +60 °C · Installationstemperaturbereich: 0 °C bis +50 °C · Außendurchmesser (nominal): 7,8 mm (Dca); 7,8 mm (Cca) · Gewicht (kg/km): 65 kg (Dca); 65 kg (Cca) · Elektrische Eigenschaften: · Impedanz: 100±5 Ohm @ 1-1000 MHz · Kapazität: 40 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Schleifenwiderstand: 147 Ohm/Km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79% · Flammenausbreitung: EN 60332-1-2 (LSOH-PVC) · Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH) · Rauchdichte: EN 61034-2

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 23/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: verzinntes Kupfergeflecht · Außenmantel: Dca bis Cca gem. EN 50575; LSZH · Außenmantelstärke (nominal): 0,60 mm (Dca); 0,60 mm (Cca) · Außenmantelfarbe: Gelb (RAL 1028) · Mechanische Eigenschaften: · Zugentlastung: 150 N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -20 °C bis +60 °C · Installationstemperaturbereich: 0 °C bis +50 °C · Außendurchmesser (nominal): 7,8 mm (Dca); 7,8 mm (Cca) · Gewicht (kg/km): 65 kg (Dca); 65 kg (Cca) · Elektrische Eigenschaften: · Impedanz: 100±5 Ohm @ 1-1250 MHz · Kapazität: 40 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Schleifenwiderstand: 147 Ohm/Km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79% · Flammenausbreitung: EN 60332-1-2 (LSOH-PVC) · Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH) · Rauchdichte: EN 61034-2

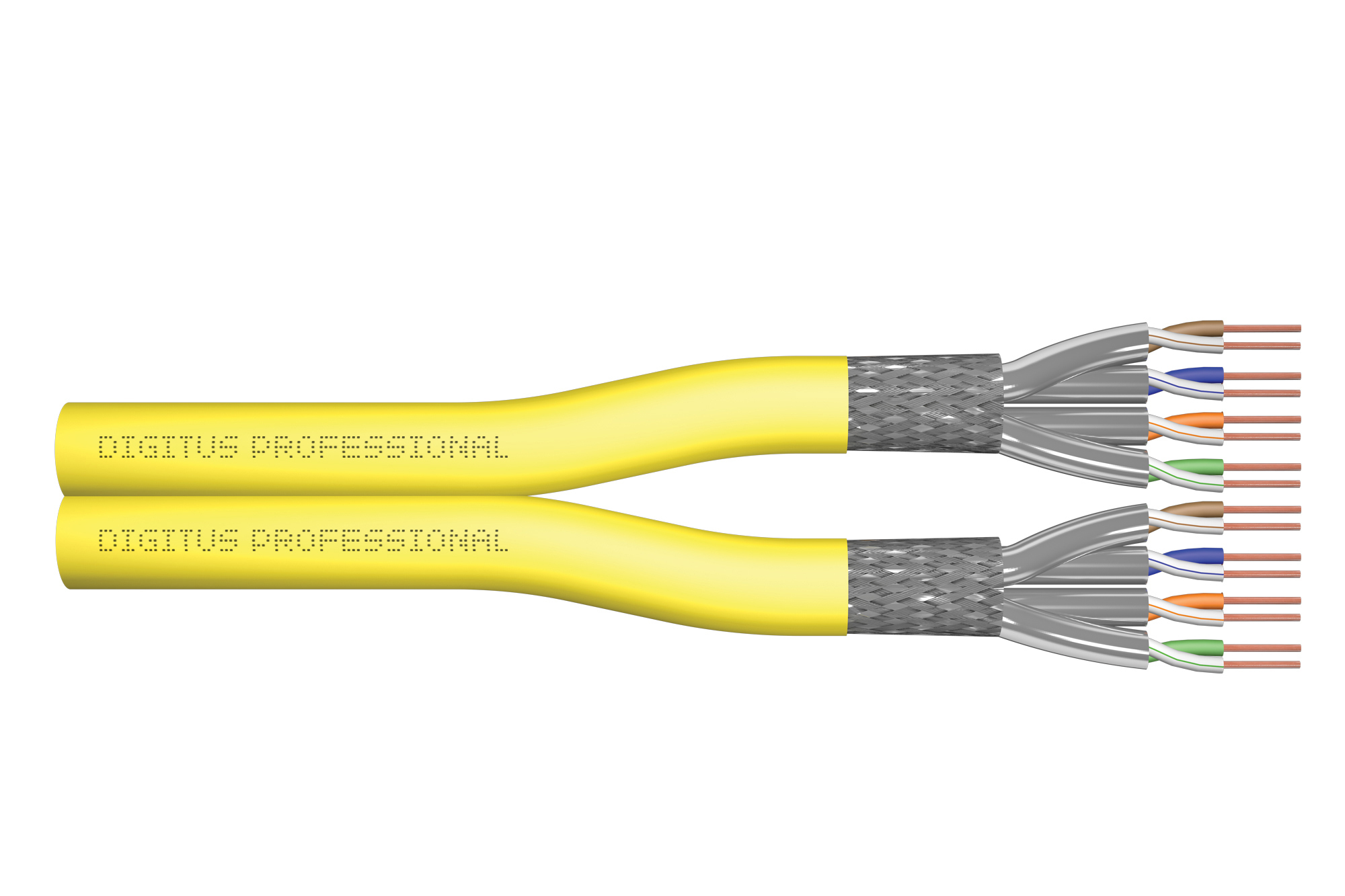

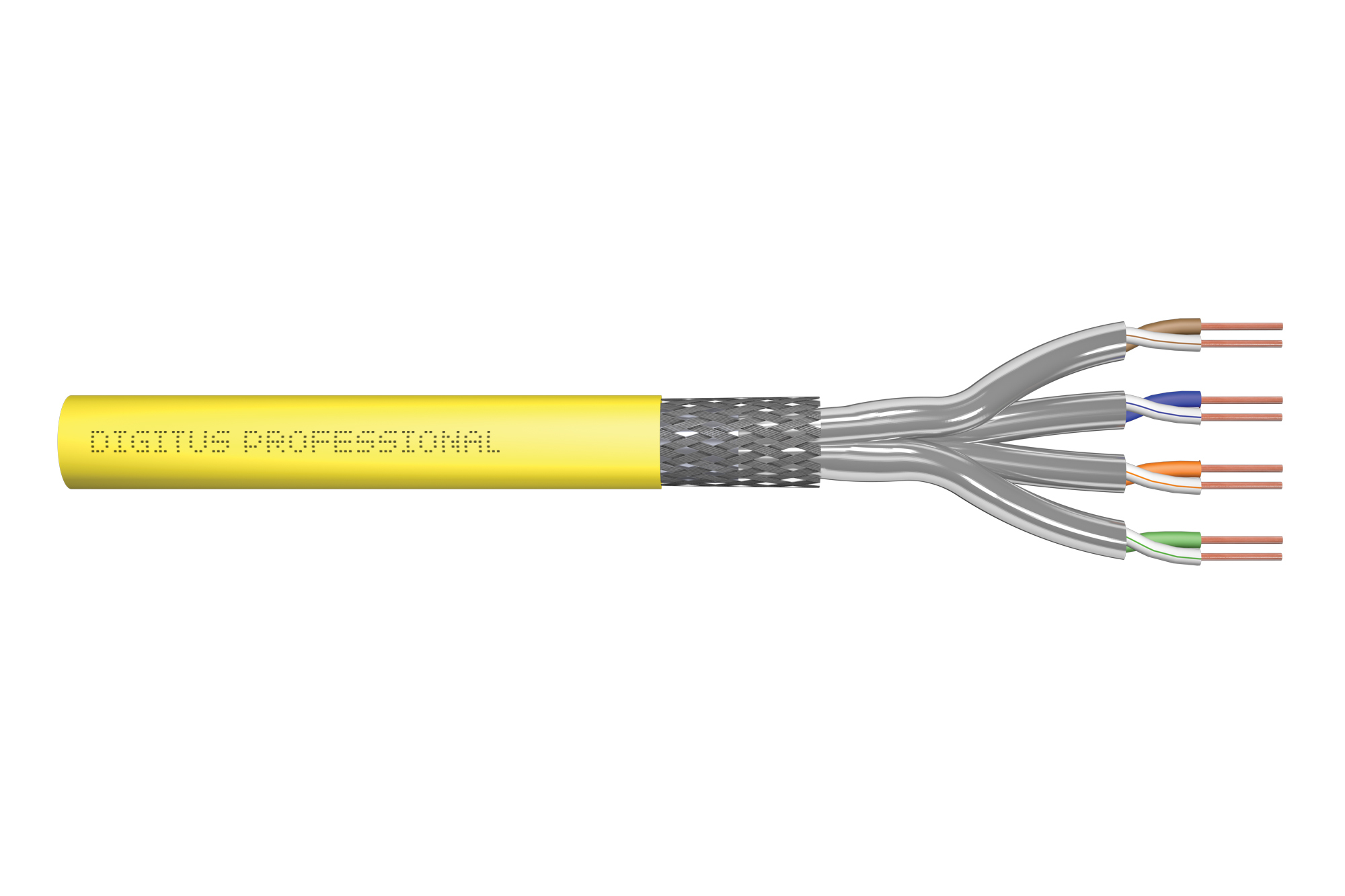

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht AWG 22/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: blau-weiß, orange-weiß, grün-weiß, braun-weiß · Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: Kupfergeflecht · Außenmantel: Halogenfrei (FRNC-C/LSZH-3) · Außenmantelstärke: 0,6 mm nominal · Farbe: Gelb (RAL 1016) · Länge: 100 m · Mechanische Eigenschaften: · Zugbelastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -20 °C bis +60 °C · Installationstemperaturbereich: 0 bis +50C · Außendurchmesser: 8,0 mm nominal · Flammwidrigkeit: IEC 60332-3-24 · Halogenfreiheit & Rauchdichte: IEC 60754-2 & IEC 61034 · Brandlast: 700 Mj/km · Elektrische Eigenschaften: · Durchschnittliche Impedanz: 100±5 Ohm bei 1-600 MHz · Kapazität: 40 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Schleifenwiderstand: 147 Ohm/Km max. (2% max. resistance unbalance) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: Grade 1 (CA-Type 1b) · Laufzeitverzögerung: 10 nS/100 m max. · Phasenverzögerung: 450 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79% · Flammenausbreitung: EN 60332-1-2 (LSOH-PVC) · Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH) · Rauchdichte: EN 61034-2

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht AWG 22/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: blau-weiß, orange-weiß, grün-weiß, braun-weiß · Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: Kupfergeflecht · Außenmantel: Halogenfrei (FRNC-C/LSZH-3) · Außenmantelstärke: 0,6 mm nominal · Farbe: Gelb (RAL 1028) · Länge: 500 m · Mechanische Eigenschaften: · Zugbelastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -20 °C bis +60 °C · Installationstemperaturbereich: 0 bis +50C · Außendurchmesser: 8,0 mm nominal · Flammwidrigkeit: IEC 60332-3-24 · Halogenfreiheit & Rauchdichte: IEC 60754-2 & IEC 61034 · Brandlast: 700 Mj/km · Gewicht: 70 kg/km · Elektrische Eigenschaften: · Durchschnittliche Impedanz: 100±5 Ohm bei 1-600 MHz · Kapazität: 40 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Schleifenwiderstand: 147 Ohm/Km max. (2% max. resistance unbalance) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: Grade 1 (CA-Type 1b) · Laufzeitverzögerung: 10 nS/100 m max. · Phasenverzögerung: 450 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79% · Flammenausbreitung: EN 60332-1-2 (LSOH-PVC) · Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH) · Rauchdichte: EN 61034-2

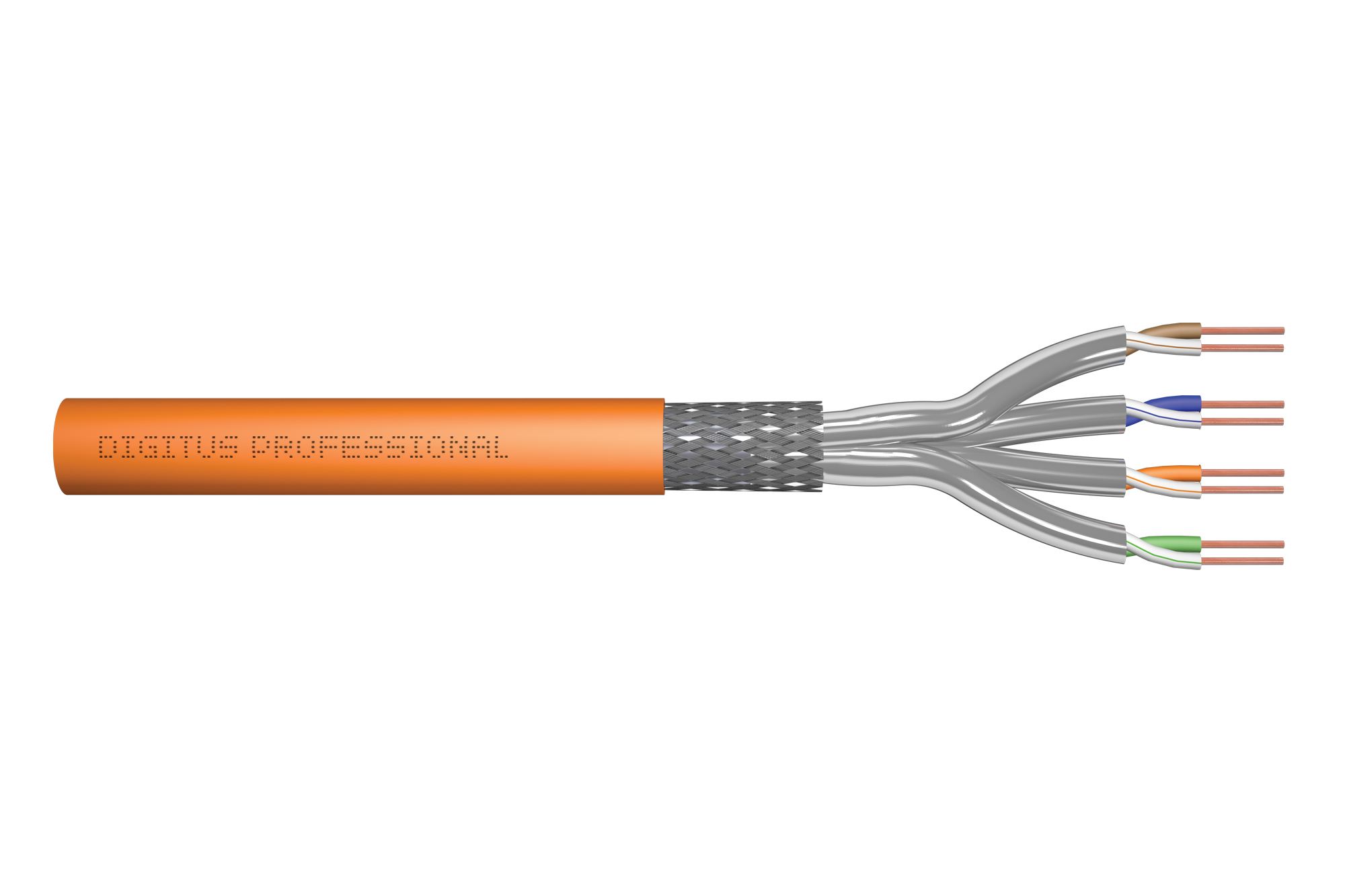

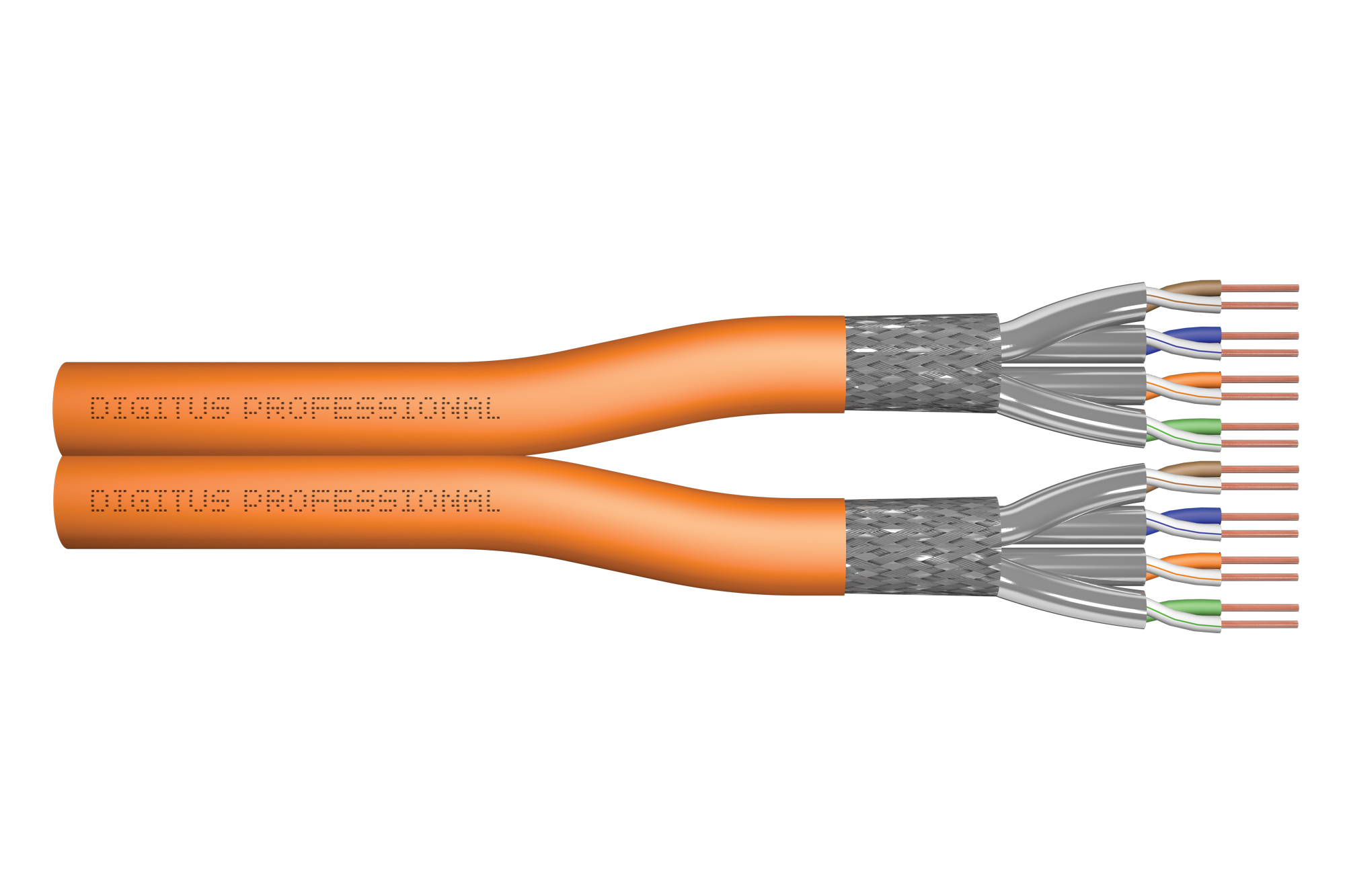

· Leiter: Blanker Kupferdraht, AWG 23/1 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: Kupfergeflecht · Außenmantel: Eca bis B2ca gem. EN 50575; LSZH · Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca) · Farbe: Orange (RAL 2008) · Mechanische Eigenschaften: · Zugentlastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +75 °C · Betriebstemperaturbereich: -20 °C bis +50 °C · Installationstemperaturbereich: 0 °C bis +50 °C · Außendurchmesser Simplex (nominal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca) · Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca) · Elektrische Eigenschaften: · Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz · Kapazität: 45pF/m nom. bei 1KHz · Kapazität: 40 pF/m nominal @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand) · Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79%

· Leiter: Blanker Kupferdraht, AWG 23/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: Kupfergeflecht · Außenmantel: Eca bis B2ca gem. EN 50575; LSZH · Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca) · Farbe: Orange (RAL 2008) · Mechanische Eigenschaften: · Zugentlastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +75 °C · Betriebstemperaturbereich: -20 °C bis +50 °C · Installationstemperaturbereich: 0 °C bis +50 °C · Außendurchmesser Simplex (nominal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca) · Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca) · Elektrische Eigenschaften: · Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz · Kapazität: 45pF/m nom. bei 1KHz · Kapazität: 40 pF/m nominal @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand) · Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79%

· Physikalische Eigenschaften: · Leiter: Blanker Kupferdraht, AWG 23/1 · System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 · Isolierung: SFS-PE (geschäumter Polyethylen-Mantel) · Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren · Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß · Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab · Gesamtschirmung: Kupfergeflecht · Außenmantel: Eca bis B2ca gem. EN 50575; LSZH · Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca) · Farbe: Orange (RAL 2008) · Mechanische Eigenschaften: · Zugentlastung: 150N max. · Dynamischer Biegeradius: 8x AD mm min. · Statischer Biegeradius: 4x AD mm min. · Transport- und Lagertemperaturbereich: -20 °C bis +60 °C · Betriebstemperaturbereich: -20 °C bis +50 °C · Installationstemperaturbereich: 0 °C bis +50 °C · Außendurchmesser Simplex (nominal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca) · Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca) · Elektrische Eigenschaften: · Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz · Kapazität: 45 pF/m nominal @ 1 KHz · Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz · Isolationswiderstand: 5 GOhm x km min. · Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand) · Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand) · Betriebsspannung: 72 Vdc max. · Außenmantel: Dca-s2 d1 a1 gem. EN 50575; LSZH · Kopplungsdämpfung: CA-Type 1b · Phasenverzögerung: 450 nS/100 m max. · Laufzeitverzögerung: 10 nS/100 m max. · Trennklasse: d gem. EN 50174-2 · NVP: 79%
